ZDC30-2.5 跑車防護裝置

《煤礦安全規程》第三百七十條

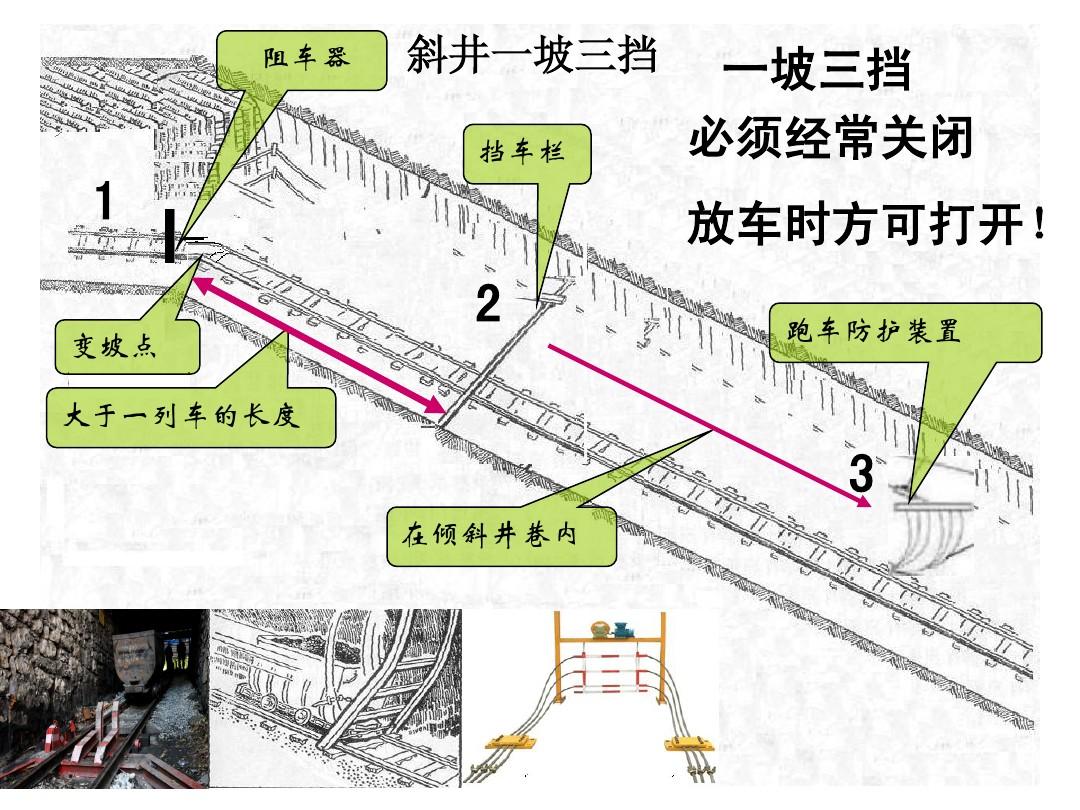

傾斜井巷內使用串車提升時必須遵守下列規定：

（一）在傾斜井巷內安設能夠?qū)⑦\行中斷繩、脫鉤的車輛阻止住的跑車防護裝置。

（五）在變坡點下方略大于1列車長度的地點，設置能夠防止未連掛的車輛繼續往下跑車的擋車欄。

上述斜井防跑車必須經常關閉，放車時方準打開。兼作行駛?cè)塑嚨膬A斜井巷，在提升人員時，傾斜井巷中的擋車裝置和跑車防護裝置必須是常開狀態，并可靠地鎖住。

一、跑車防護裝置概述

跑車防護裝置（又名防跑車裝置、斜巷防跑車裝置）是煤礦斜井提升運輸?shù)闹匾踩O(shè)備，安裝在煤礦井下斜巷內，采用位置傳感器獲取與絞車同步運行的控制信號，使擋車網處于“常閉式”防護狀態，如因斷繩、脫鉤等原因而發生跑車，可采用柔性緩沖器來實現有效攔截。

二、跑車防護裝置用途：

跑車防護裝置可在煤礦、金屬礦山、非金屬礦山等所有傾角在30°以下的單軌提升運輸斜巷中安裝使用。當斜巷礦車發生跑車時，對發生跑車的礦車進行有效攔截以免擴大事故。

三、跑車防護裝置系統組成：

跑車防護裝置裝置主要由聲光監控箱、編碼器、測速傳感器、報警裝置、位置傳感器、軌道旋轉裝置、緩沖式吸能器及柔性鋼絲繩等裝置組成。正常情況下，擋車欄（軌道）處于常閉狀態。當絞車正常運行，礦車到達設定位置時，軌道自動復位。當?shù)V車遇有跑車、溜車、脫扣、斷繩等情況時，擋車欄裝置對礦車進行可靠的阻攔，避免事故的發生。跑車防護裝置系統運行安全、可靠、穩定性強，不受巷道和絞車房現有設備的任何干擾。

四、跑車防護裝置功能：

    1、 具有“緩沖式”攔截功能；不刮車，井筒全斷面無障礙；

    2、 具有自動、手動運行轉換功能；

    3、 具有故障部位漢字顯示功能；

    4、 具有車位距離數字顯示功能；

    5、具有自動、手動校準零位功能；

    6、具有跑車及故障輸出與絞車聯鎖功能；

    7、具有實時顯示擋車欄工作狀態功能；

    8、具有強制解除擋車欄功能；

    9、具有擋車欄誤動作報警功能。

五、跑車防護裝置原理：

跑車防護裝置采用旋轉編碼器作為測距傳感器，PLC作為控制核心。在絞車啟動時，絞車房主控PLC對編碼器發出的脈沖進行計數，PLC根據計數的結果轉換為絞車的旋轉角度和旋轉方向，從而判斷出礦車現在的位置和運行方向。當檢測出下行時礦車的位置在某一道擋車欄預定復位點時，主控PLC發出指令給該擋車信號控制箱，控制提升擋車欄；當檢測出上行的礦車離開擋車欄到達復位點時，擋車欄下放恢復常閉式。

    當?shù)V車溜車或斷繩后，只要絞車的運行位置不在軌道的復位設定值，擋車欄始終處于常閉狀態； 礦車撞擊擋車欄（鋼絲繩），報警裝置導通，主控PLC接收到信號，發出報警保護命令，絞車安全回路斷開，有效的防止了礦車沖出斜巷，避免造成更大的事故。

六、跑車防護裝置技術參數

1．產品型號：ZDC30-2.5

2．控制回路工作電壓：～127V

3．防爆電機電壓：～380V/660V

4．電機功率：1.5KW；

5.適用巷道最大傾角：30°；

6.額定抗沖擊能量：2.5×106J；

7.最大抗沖擊能量：2.5×106J；

8.緩沖距離：0.3m～10m；

9. 工作方式：常閉式；

10.擋車網提升高度：據實而定。

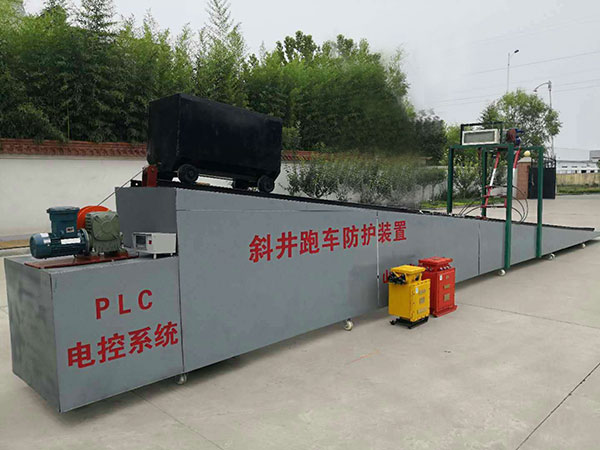

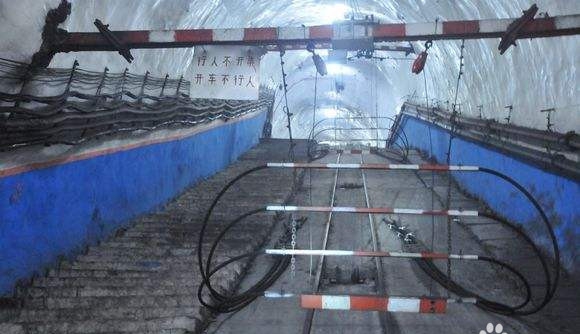

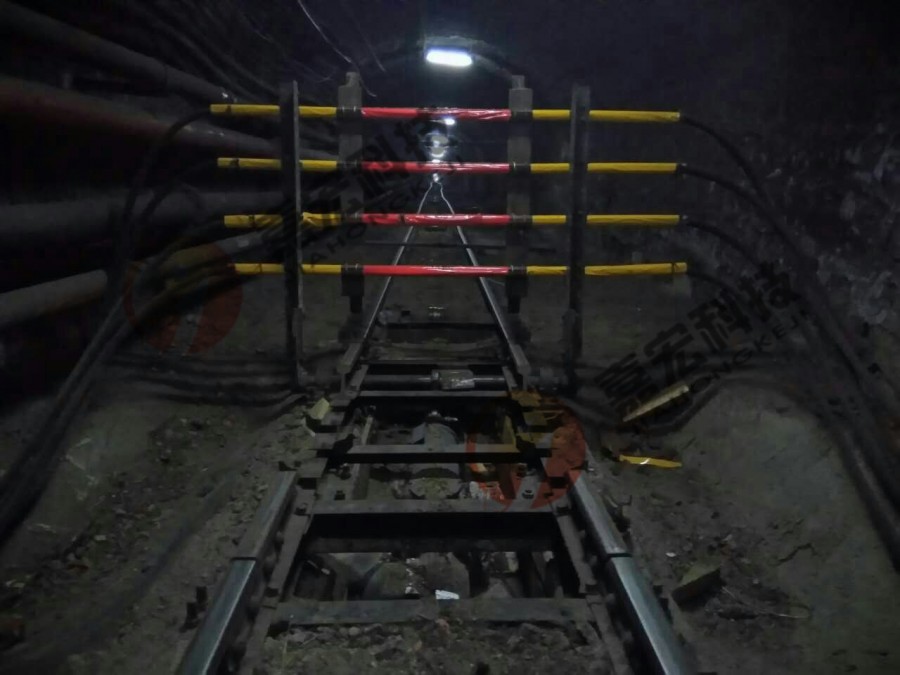

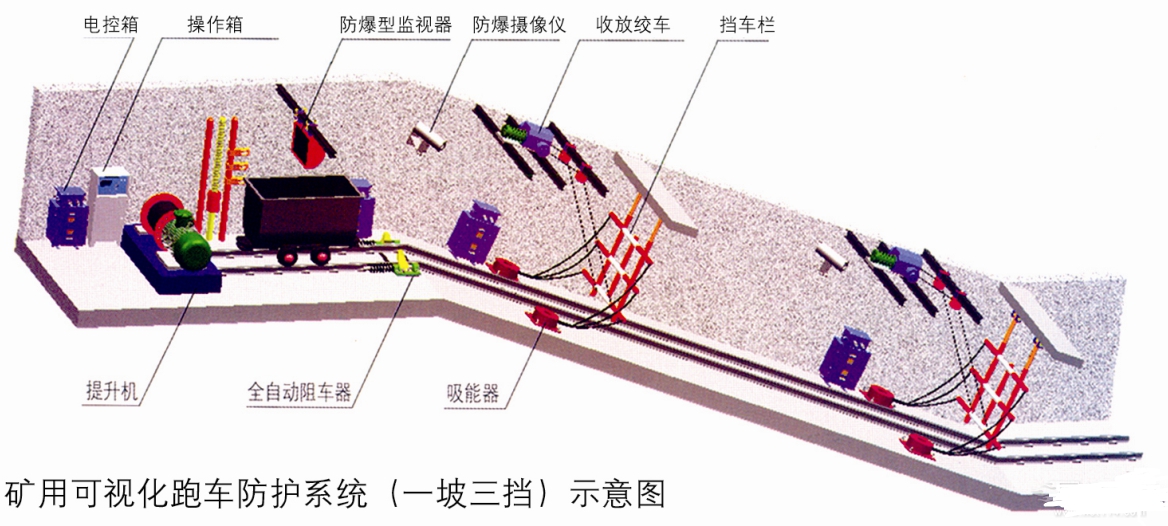

七、跑車防護裝置實物及安裝圖：

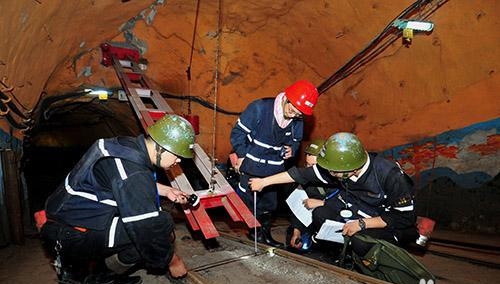

八、跑車防護裝置合作案例

九、跑車防護裝置常見種類

除了上述攔網式跑車防護裝置外，跑車防護裝置根據礦井下錯綜復雜的情況，如果猴車、巷道狹窄、四周有管道等等情況決定了擋車欄結構有所不同，常見的還有底升式跑車防護裝置、龍門式跑車防護裝置

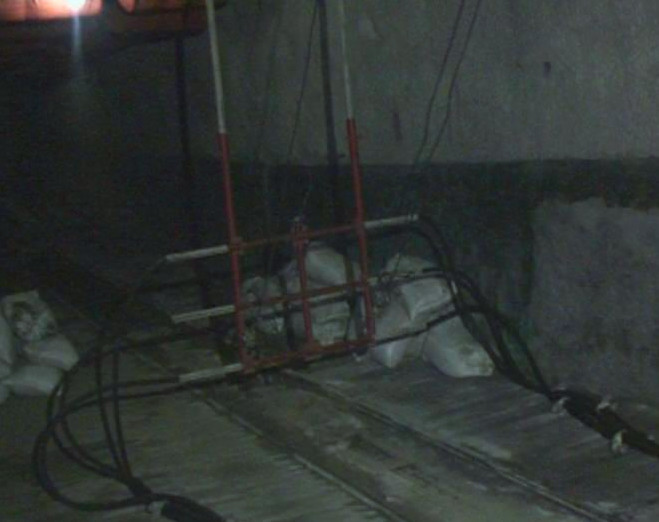

底升式跑車防護裝置：

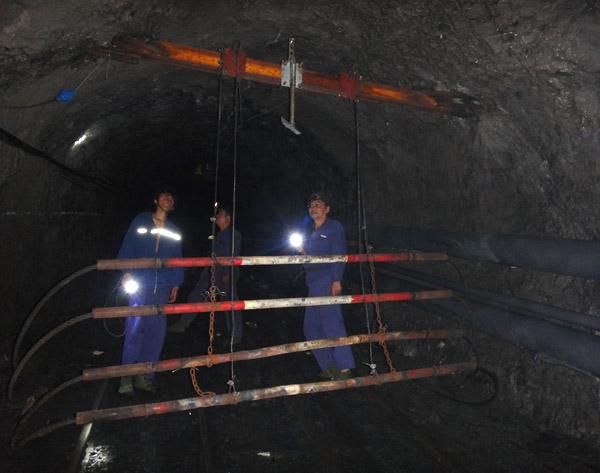

龍門式跑車防護裝置：
